纖維編織纏繞拉擠管生產過程

    關于纖維編織纏繞拉擠管，本發明涉及一種纖維編織纏繞拉擠管、加工裝置及其生產方法，其包括由至少一層纖維增強材料組成的纖維管基材骨架，所述骨架由可滲透樹脂形成，其中所述樹脂由雙組分聚氨酯原料合成，所述雙組分聚氨酯原料包括比例為1.2∶1至1.4∶1的異氰酸酯和多元醇。

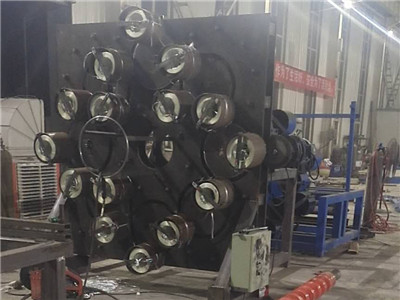

　　本實用新型涉及電纜保護套加工設備領域，具體公開了一種電纜保護套玻璃纖維纏繞拉擠機，包括轉軸筒、驅動轉軸筒旋轉的驅動塊、多個旋轉連接臂和第二旋轉連接臂，第二旋轉連接臂圍繞轉軸筒的軸設置；旋轉連接臂和第二旋轉連接臂之間有裝配間隙，旋轉連接臂和第二旋轉連接臂的轉軸與玻璃纖維線軸連接；玻璃纖維筒管的底壁或側壁上設有玻璃纖維通孔；由于玻璃纖維線軸通過轉軸連接結構與旋轉連接臂和第二旋轉連接臂連接，與傳統的固定橫向排列結構相比，這種狀態的玻璃纖維在旋轉纏繞和送絲過程中不易受到干擾。

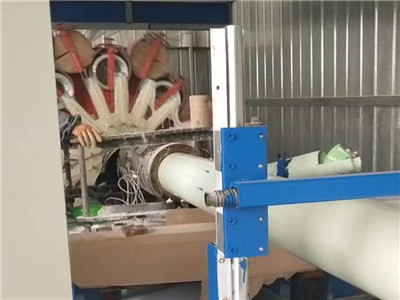

　　一種高強度纖維是通過拉擠成型裝置的在線制備而成，包括玻璃纖維紗、橡膠加熱玻璃纖維紗后蓋、繞線機橡膠加熱后蓋的溫度控制、繞線機后蓋的加熱裝置、加熱裝置和過濾裝置。成型裝置設置在過濾裝置后面，加熱裝置B設置在成型模具后面，牽引機設置在成型模具后面。玻璃纖維紗纖維通過梳理板進入加熱區控溫，膠水、水分、加熱液滲入環氧樹脂膠黏劑，經織機織造，加熱設備固態加熱，過濾裝置去除膠黏劑，加熱裝置再固化成型模具和成型B，最后由牽引機勻速牽引?？蓮牟煌嵌冉M合，連續熱固性制備拉擠管，可有效減輕重量，提高產品強度，其對比性能優于國外同類產品。

　　編織拉擠纖維電纜保護管是一種新型電纜導管材料。以高性能纖維復合材料和環氧樹脂為原料，由內纏繞層、中間層和外纏繞層拉擠而成。這種新型電纜管產品具有傳統管材無法比擬的優勢，是替代傳統玻璃管的結構和性能優異的產品，適用于電力電纜和通信電纜的保護套管。
